充電樁SVG無功補償主要涉及靜止無功發生器（SVG, Static Var Generator）在電動汽車充電樁系統中的應用。以下是對充電樁SVG無功補償的詳細分析：

一、SVG無功補償裝置概述

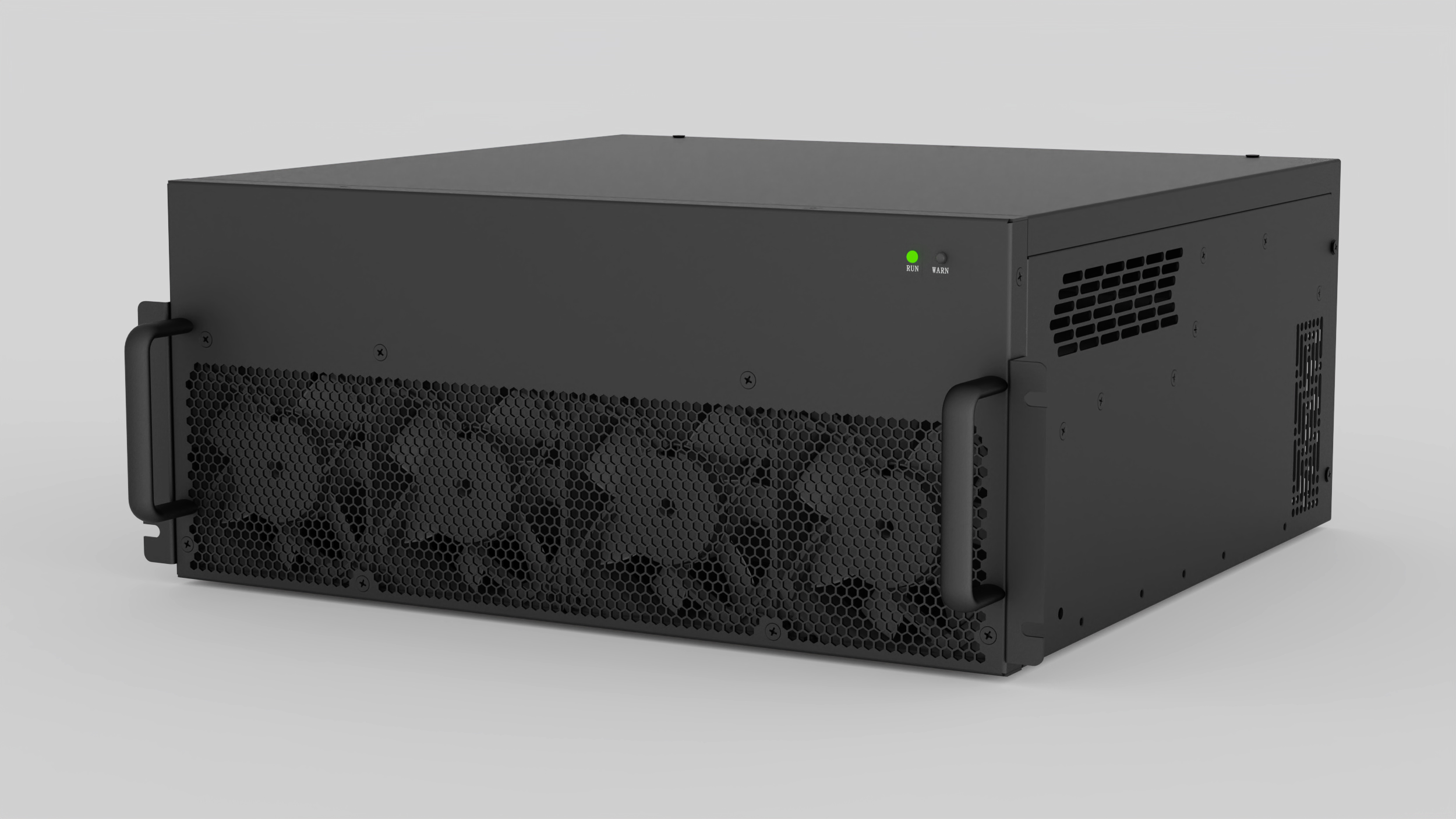

SVG無功補償裝置是一種基于大容量靜止變流器的動態無功補償設備，也稱為靜止同步補償器（STATCOM）。其主要功能是通過全控型電力電子器件組成的橋式變流器，進行動態無功補償，同時消除開關頻率以下的諧波。SVG裝置能夠智能感知電力系統的實際需求，通過精準控制電壓與電流之間的相位差，從而維持電力系統的無功功率平衡。

二、充電樁SVG無功補償的優勢

1. 動態響應快：充電樁的負荷變化較大，特別是在電動汽車充電時，電流波動頻繁且迅速。SVG具備快速的動態響應能力，能夠在幾毫秒內完成無功功率的調整，確保電網穩定運行。
2. 補償精度高：傳統的無功補償設備（如電容器組）往往只能提供固定的無功補償，而SVG能夠實現連續、精確的無功補償，適應電動汽車充電過程中不斷變化的無功需求，提高功率因數。
3. 能抑制諧波：電動汽車充電樁的工作過程中，往往會產生較多的諧波污染，影響電能質量。SVG不僅可以補償無功功率，還具備諧波抑制功能，減少對電網的諧波干擾，保持電網的電能質量。
4. 能補償感性和容性無功：充電樁系統中的無功功率需求既可能是感性的，也可能是容性的。SVG可以靈活地補償這兩種類型的無功功率，而傳統電容器組只能補償容性無功，靈活性不足。
5. 占地小，壽命長：SVG設備相比傳統的無功補償設備（如電容器、濾波器等）體積較小，結構緊湊，且使用壽命長，維護成本較低，適合在充電樁這種空間有限的場合應用。

三、SVG無功補償裝置的工作原理

SVG無功補償裝置的工作原理涉及三個關鍵模塊：檢測模塊、控制運算模塊以及補償輸出模塊。該設備通過外部CT實時檢測系統電流信息，隨后控制核心對電流信息如功率因數（PF）、視在功率（S）及無功功率（Q）等進行深入分析。基于這些數據，控制器會發出相應的補償驅動信號，進而通過電源電子逆變電路生成補償電流。SVG采用可關斷的電力電子器件（IGBT）構成自換相橋式電路，通過電抗器并聯到電網，適當調整輸出電壓的幅值和相位。橋式電路的交流側能夠快速吸收或釋放所需的無功功率，達到快速動態調整無功功率的目的。

四、SVG無功補償裝置在充電樁中的應用實例

在實際應用中，SVG無功補償裝置已被廣泛應用于電動汽車充電樁系統中。例如，在某些大型充電站中，由于充電樁數量多且充電功率大，導致電網無功功率需求增加和諧波污染嚴重。通過安裝SVG無功補償裝置，可以顯著降低無功功率損耗和諧波含量，提高電網的穩定性和電能質量。同時，SVG裝置還能夠根據充電樁的實際負荷情況動態調整補償參數，實現精確的無功補償和諧波治理。

五、總結

綜上所述，SVG無功補償裝置在充電樁系統中具有顯著的優勢和應用價值。它能夠快速響應充電樁的負荷變化、精確補償無功功率、抑制諧波污染、提高電網穩定性和電能質量。因此，在電動汽車充電樁系統的設計和建設中，應充分考慮SVG無功補償裝置的應用和推廣。
